Теплообменники тип. ТН, ТК, ХН, ХК, КН, КК, ИН, ИК
ООО "Инициатива" выполняет поставку теплообменников кожухотрубных с неподвижными трубными решетками и с температурным компенсатором на кожухе типов ТН, ТК, ХН, ХК, КН, КК, ИН, ИК.

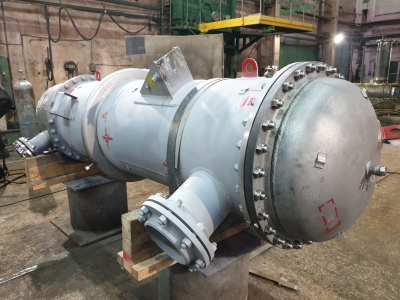

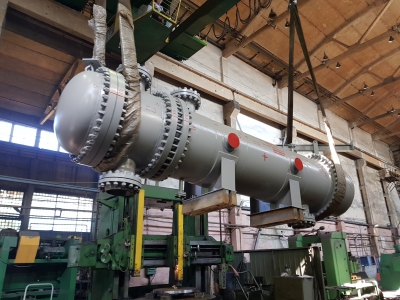

Кожухотрубчатые теплообменники с неподвижными трубными решетками(ТН, ХН, КН, ИН)
Предназначены для теплообмена жидких и газообразных сред в технологических процессах нефтеперерабатывающей, нефтехимической, химической, нефтяной, газовой и других отраслях промышленности и выпускаются по ТУ 3612-024-00220302-02, ГОСТ 52630-2012
Технические характеристики теплообменных аппаратов типа ТН; ХН; КН; ИН
| Наименование параметра | Значения параметров | |
| Температура теплообменивающих сред,С | в трубах | от минус 70 до плюс 450 |
| в кожухе | от минус 70 до плюс 450 | |
| Условное давление, МПа, в кожухе для аппаратов диаметром, мм | 325 | — |
| 400 | — | |
| 500 | — | |
| 600 и 700 | 1,0; 1,6; 2,5 | |
| 800 | 1,0; 1,6; 2,5 | |
| 900 и 1000 | 1,0; 1,6; 2,5 | |
| 1200 | 1,0; 1,6; 2,5 | |
| Условное давление, МПа, в кожухе для аппаратов диаметром, мм | 325 | — |
| 400 | — | |
| 500 | — | |
| 600 и 700 | — | |
| 800 | до 1,0 | |
| 900 и 1000 | до 1,0 | |
| 1200 | до 1,0 | |
| 1400 | — | |
| Длина прямого участка теплообменных труб, мм, для аппаратов диаметром, мм | 325; 400; 500 | — |
| 600 и 700 | 6000 | |
| 800; 900; 1000; 1200 | 6000 | |
| 1400 | — | |
| Наружный диаметр и толщина стенки теплообменных труб (диаметр и толщина стенки), мм | 20х2; 25х2; 25х2,5 | |
| Число ходов по трубам для аппаратов диаметром, мм | 325; 400; 500 | — |
| 600; 700; 800; 900; 1000; 1200 | 2; 4; 6 | |
| 1400 | — | |
| Схема расположения теплообменных труб в трубных решетках и перегородках | по вершинам равносторонних треугольников | |
