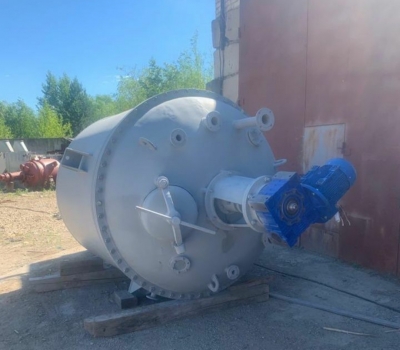

Аппарат с эллиптическим днищем и съемной крышкой, мешалкой, приварной рубашкой
Аппараты с эллиптическим днищем, съемной эллиптической крышкой, перемешивающим устройством и приварной рубашкой предназначены для использования на нефтехимических, нефтегазовых и других производствах для перемешивания двух или более жидких и газообразных сред (смеси, суспензии, эмульсии). Сама конструкция и применяемые мешалки предопределяют основные требования к рабочим средам:
- плотность - до 2000 кг/м3
- динамическая вязкость - до 200 Па х с
- объемная концентрация твердых веществ - до 30%
- температура - от -40ºС до +350ºС
Они могут эксплуатироваться с различными жидкостями: нейтральные/агрессивные/токсичные, взрыво- и пожароопасные. От класса жидкости и ее характеристик зависит выбор материала для изготовления и тип мешалки.
Аппараты со съемной эллиптической крышкой, мешалкой и рубашкой эксплуатируются при давлении до 6,3 МПа. А в случае применения, под налив или под вакуумом, остаточное давление должно быть не менее 665 Па.
Условное обозначение аппаратов при заказе
Аппарат 00-10-0,6К-Т-1ЕхdIIВТ4-У3
0 - с эллиптическим днищем и эллиптической съемной крышкой
0 - без теплообменника (1 - с гладкой рубашкой; 2 - с рубашкой из полутруб; 3 - с рубашкой с вмятинами; 4 - с электронагревателем)
10 - объем, м3
0,6 - давление 0,6 МПа
К - коррозионно-стойкие стали и сплавы (У-углеродистые и конструкционные стали, К-коррозионно-стойкие и двухслойные)
Т - тип уплотнения (Т-торцовое, С-сальниковое, Г-гидрозатвор)
1ЕхdIIВТ4 - исполнение электродвигателя привода по взрывозащите
У3 - климатическое исполнение и категория размещения оборудования по ГОСТ 15150-69
