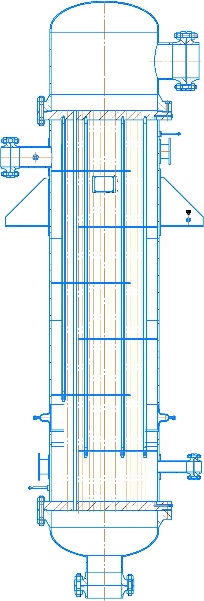

Теплообменники типа ИК
Кожухотрубчатые теплообменники - испарители с неподвижными трубными решетками и температурным компенсатором на кожухе (ИК)предназначены для испарения жидких сред в технологических процессах нефтеперерабатывающей, нефтехимической, химической, нефтяной, газовой и других отраслях промышленности и выпускаются по ГОСТ 34347-2017, ГОСТ 31842-2012, ТУ 3612-024-00220302-02
|
Поверхность теплообмена, м2 |
40-490 |
|
|
Диаметр кожуха, мм |
600 (630); 800; 1000; 1200; 1400 |
|
|
Температура теплообменивающих сред,С |
в трубах |
от минус 70 до плюс 350 |
|
в кожухе |
||
|
Условное давление, МПа, в кожухе для аппаратов диаметром, мм |
600 (630); 800 |
1,0; 1,6 |
|
1000; 1200; 1400 |
0,6; 1,0; 1,6 |
|
|
Условное давление, МПа, в трубах для аппаратов диаметром, мм |
600 (630); 800; 1000; 1200; 1400 |
0,6; 1,0 |
|
Длина теплообменных труб, мм, для аппаратов диаметром, мм |
600 (630); 800 |
2000; 3000; 4000 |
|
1000 |
||
|
1200; 1400 |
3000; 4000 |
|
|
Наружный диаметр и толщина стенки теплообменных труб (диаметр и толщина стенки), мм |
25х2 |
|
|
Число ходов по трубам для аппаратов диаметром, мм |
600 (630); 800; 1000; 1200; 1400 |
1 |
Возможно изготовление теплообменных аппаратов с параметрами и размерами отличными от указанных в таблице.
